Configuration d'un réseau sans fil

Contexte et objectif

Ce TP 2 de la ressource R501 porte sur la configuration complète d'un réseau local sans fil à partir d'un routeur sans fil, sous Cisco Packet Tracer. L'objectif était de prendre en main l'interface d'administration, d'y définir les paramètres fondamentaux d'un WLAN (SSID, sécurité, adressage), puis de valider la configuration en y associant un poste client. Travail rendu en binôme : la répartition des rôles m'attribue la réalisation de ce TP2.

Ce que j'ai réalisé

J'ai raccordé un PC en filaire à un routeur Linksys WRT300N et accédé à son interface web d'administration.

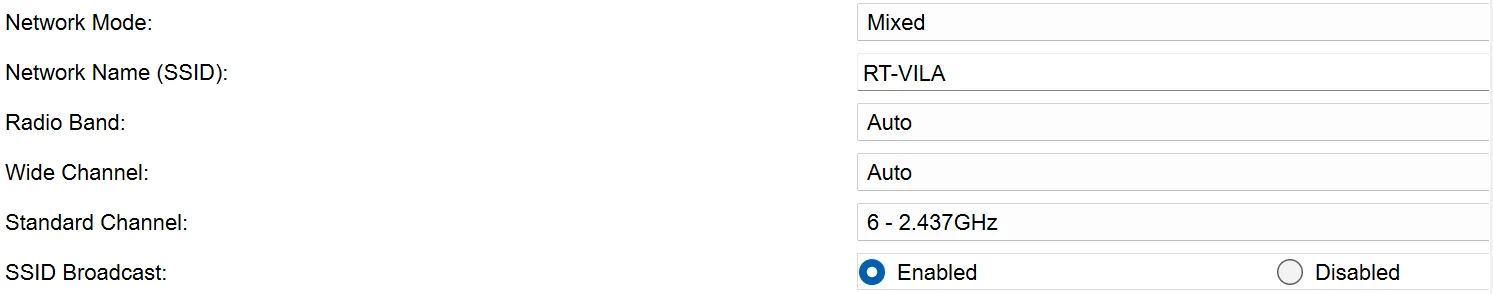

J'ai configuré le SSID, la sécurité WPA2 Personal avec chiffrement AES, l'adressage LAN et le serveur DHCP (25 utilisateurs à partir de 192.168.10.100).
J'ai remplacé le mot de passe administrateur par défaut.
J'ai installé le module sans fil WPC300N sur le PC, puis je l'ai associé au réseau.
Dans la partie facultative, j'ai ajouté un point d'accès portant le même SSID sur le canal 11 (routeur sur le canal 6), puis désactivé la radio du routeur.
J'ai rétabli la configuration d'usine du routeur.

Difficultés rencontrées et solutions

Le changement d'adresse LAN du routeur a coupé la session d'administration : j'ai renouvelé le bail DHCP avant de me reconnecter.
Deux étapes du sujet (emplacement réseau Windows, commande netsh wlan show interfaces) n'existent pas dans Packet Tracer : je l'ai signalé.

Résultats

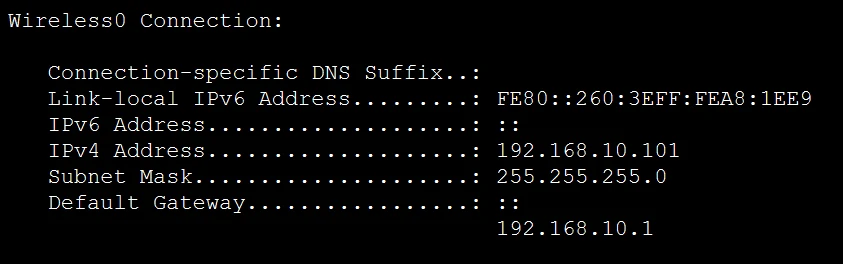

Le client sans fil a obtenu l'adresse 192.168.10.101 et le ping vers la passerelle 192.168.10.1 répond.
La chaîne association radio, authentification WPA2 et attribution DHCP fonctionne de bout en bout.
Radio du routeur désactivée, le client se connecte via le point d'accès, avec un signal moins puissant.

Ce que j'en retiens

On prend d'abord la main sur l'équipement en filaire, puis on valide depuis un client. La sécurité du réseau sans fil et celle de l'interface d'administration sont deux choses distinctes, et le plan de fréquences conditionne la performance d'une extension.
